Le 15 août dernier, l’équipe technique de Coopsol a réparé un onduleur qui produisait de manière intermittente depuis plusieurs mois. Cette réparation sur site s’est faite en changeant un module complet « emprunté » à un onduleur de réserve du même type. Voir Réparation d’un onduleur à Crêt-du-Chène.

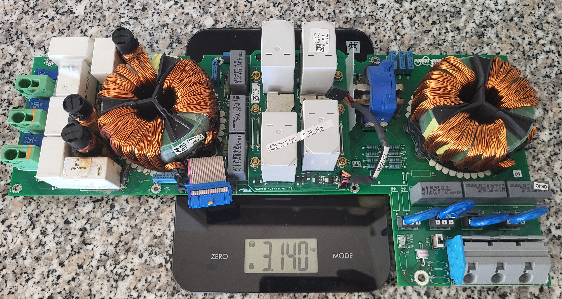

L’étape suivante est la réparation de ce module de filtrage pour pouvoir le remonter dans l’onduleur de réserve. Un beau circuit de plus de 3kg quand-même.

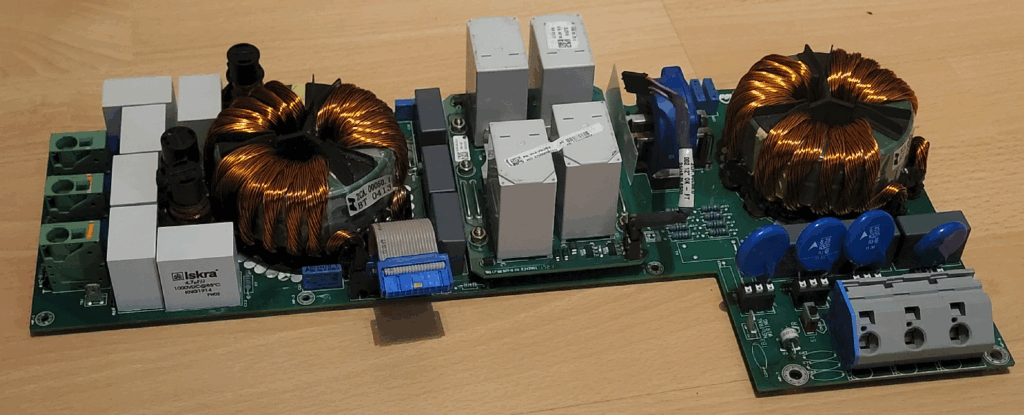

Le problème se situait au niveau des condensateurs de filtrage (les 6 blocs blanc à gauche sur la photo et les 6 blocs gris-noir au milieu et à droite). Avec le temps ils ont perdu leur valeur nominale et ne filtraient plus bien les harmoniques générées par l’onduleur.

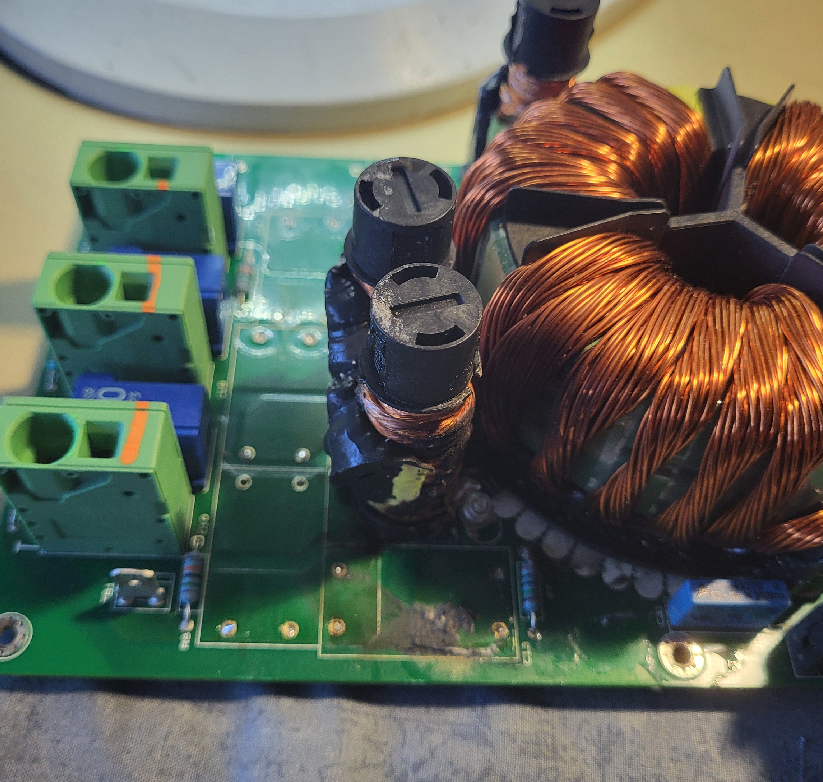

Après des-soudage…

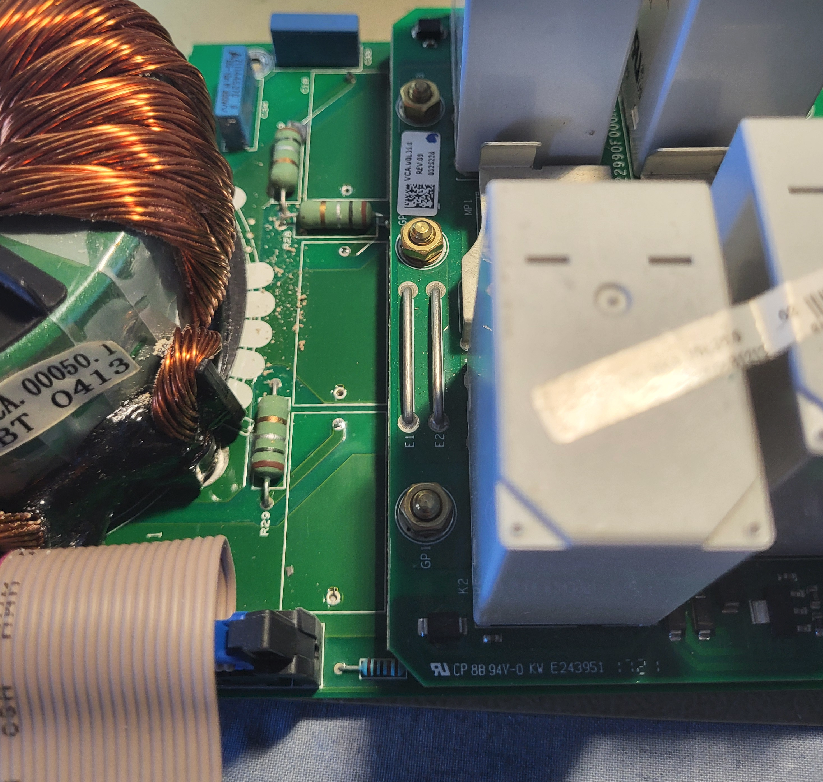

… la valeur des composants à pu être mesurée.
Ce condensateur est un exemple extrême. Il devrait faire 2.2uF. Or sa capacité a perdu 70% de sa valeur pour s’établir à seulement 0.6uF.

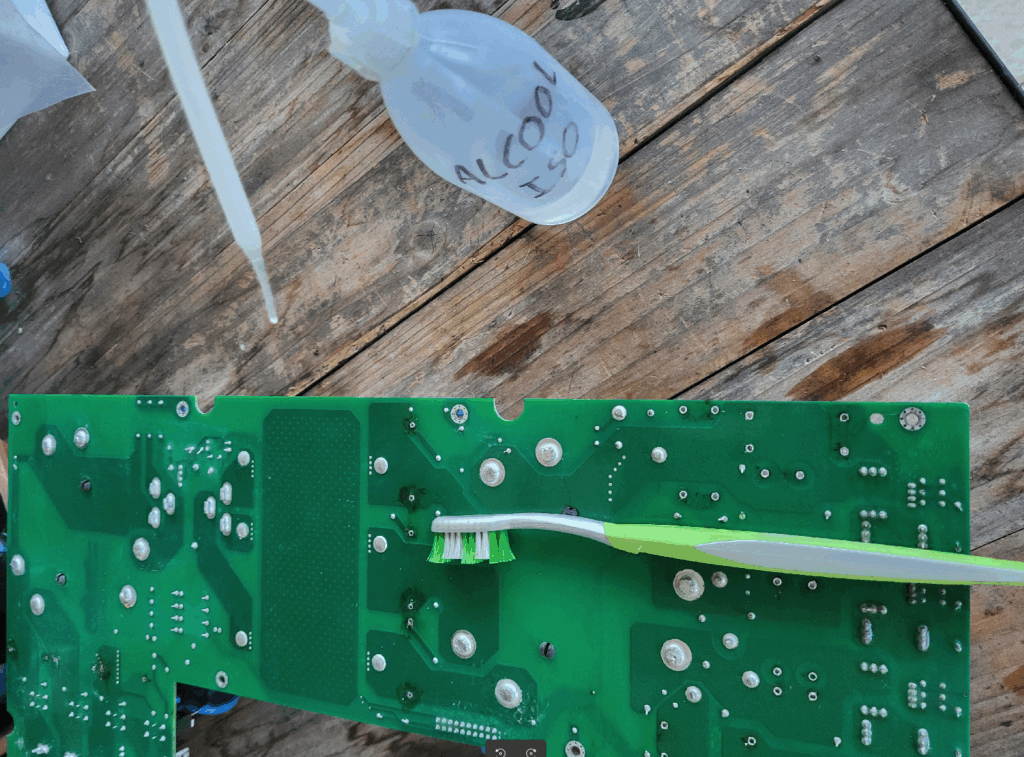

Le circuit a été ensuite été nettoyé à l’alcool isopropylique
Une fois les 12 condensateurs neufs ressoudés, le circuit est fonctionnel. Il ne reste plus qu’à le remonter dans l’onduleur de réserve.
